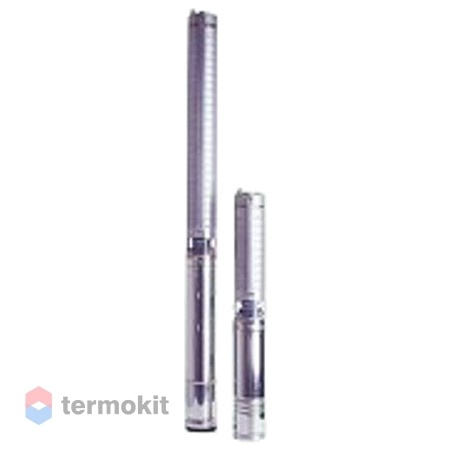

Насос скважинный Waterstry 4" STS 0526 (Speroni)

Насосы используются для перекачивания чистой, химически неагрессивной воды из скважин, диаметр которых не менее 100 мм без длинноволокнистых включений. Насосы серии STS, в основном, применяются в системах питьевого и хозяйственного водоснабжения частных домов. Насосы серии ST являются многоступенчатыми центробежными насосами, максимальный диаметр которых не превышает 99 мм (включая электрокабель). Насосы серии экономичны, просты и надежны в эксплуатации благодаря применению в их конструкции новейших технологий и материалов. Для комплектующих используется нержавеющая сталь марки AISI 304, AISI 316, что является гарантией долговечности и коррозионной стойкости данного оборудования.

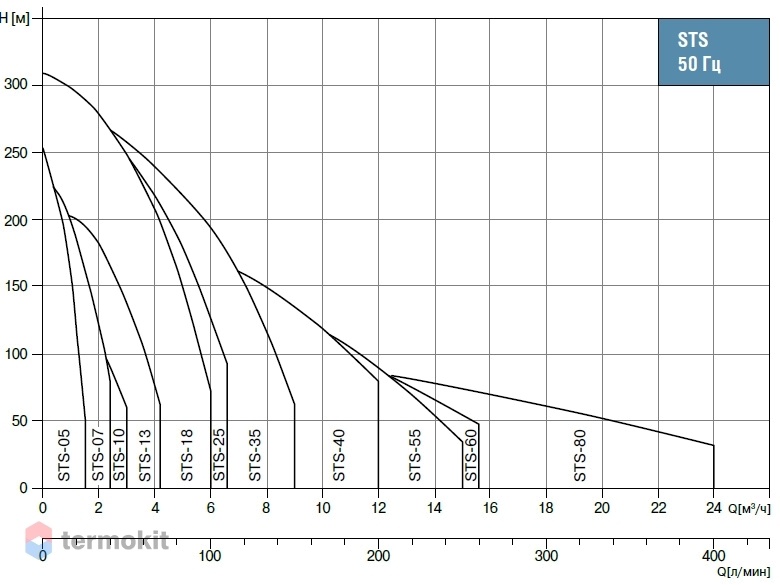

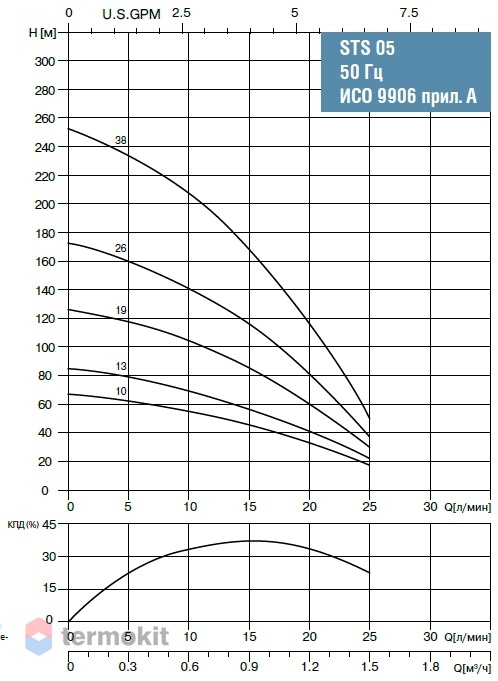

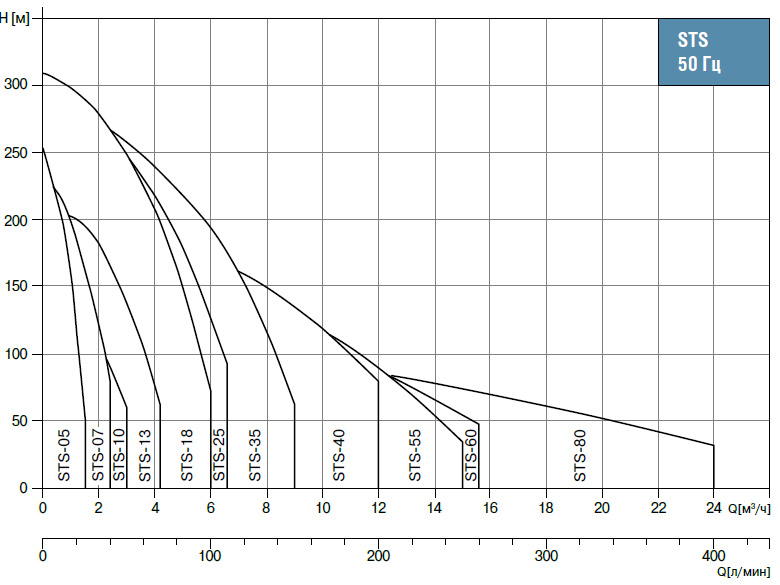

Максимальная производительность м3/час - до 24
Максимальный напор м - до 322
Назначение:
для перекачивания чистой, химически неагрессивной воды из скважин.
Сфера применения:
снабжение питьевой водой из глубоких скважин;
сельскохозяйственное орошение и водоснабжение животноводческих ферм;
коммунальное и промышленное водоснабжение;
повышение давления в системах водоснабжения.
Преимущества:
выходная камера насоса изготовлена из нержавеющей стали AISI 304 методом высокоточного литья, что обеспечивает превосходную прочность
рабочие колеса плавающего типа, изготовленные из норила, и диффузоры из поликарбоната,
армированного стекловолокном, делают насосы
корпуса ступеней насоса, выполненные из нержавеющей стали AISI 304, обладают отличной
износоустойчивостью;
сетчатый фильтр из нержавеющей стали обеспечивает дополнительную жесткость конструкции;
обратный клапан, встроенный в верхнюю камеру насоса, предотвращает обратный поток жидкости и смягчает воздействие гидроудара на детали насоса;
вал насоса, изготовленный из шестигранного нержавеющего прута, обладает высокой коррозионной устойчивостью;
подшипники из фторопласта обладают повышенной износоустойчивостью;
корпус насоса покрыт толстым листом из нержавеющей стали AISI 304.
высокий КПД;
экономичность;
возможность эксплуатации насосов, как в вертикальном, так и в горизонтальном положении;
тепловая защита электродвигателей с напряжением 220 В.
Эксплуатационные параметры:
Максимальная температура перекачиваемой жидкости – 35 °С;
Максимальное содержание песка – 50 г/м3;
Максимальное количество пусков – 40/час.
Спецификация материалов:
Конструкция насоса:
Скважинный насос STS – погружной центробежный многоступенчатый насос нормального всасывания. Состоит из насосной части, включающей в себя определённое количество ступеней – рабочих камер, последовательно повышающих напор на нагнетательном патрубке насоса. Каждая рабочая камера содержит рабочее колесо, диффузор и корпус камеры. Финишная ступень насоса снабжена обратным клапаном и выходным отверстием с внутренней резьбой. Жидкость поступает в гидравлическую часть через отверстие в переходном фланце, защищённое от песка, продуктов бурения и других инородных предметов при помощи специального сетчатого фильтра. Гидравлическая часть конструктивно выполнена по схеме с плавающим рабочим колесом, что снижает требования к величине пускового крутящего момента и уменьшает абразивное воздействие песка в воде. В серии STS рабочее колесо выполнено из норила, очень прочного полимерного материала, представляющего собой смесь полифениленоксида (РРО) и полистирола (PS), который был разработан General Electric Plastics в 1966 году.
Соединение между электродвигателем и насосом выполнено в соответствии со стандартом NEMA.
Монтаж:
Данные насосы сконструированы специально для работы в скважине. Вследствие этого охлаждение электродвигателя здесь происходит потоком воды, движущимся снизу-вверх вдоль мотора к входному фильтру между ним и насосной частью. Поэтому допускается установка скважинного насоса в ёмкость или колодец, но при этом необходимо разместить изделие внутри охлаждающего кожуха, имитируя тем самым условия работы в скважине. Возможен также и горизонтальный монтаж насоса SQS, при этом выходной патрубок должен располагаться чуть выше заборного отверстия.
Соединение штатного моторного с водостойким силовым кабелем электропитания необходимо выполнять при помощи установки водонепроницаемой заливной или термоусадочной клеевой муфты (см. раздел Принадлежности, муфты WATERSTY).
Сечение кабеля электропитания подбирается в зависимости от мощности электродвигателя и необходимой длины до источника электропитания (см. соответствующий раздел инструкции к насосу). Рекомендуется использовать страховочный трос из нержавеющей стали, автоматику отключения насоса (реле давления, пресс-контроль), реле защиты по «сухому ходу» и мембранный бак.

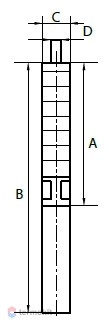

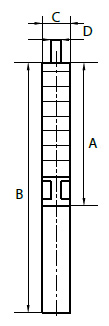

Габаритные размеры и вес насосов WATERSTRY серии SТS
А – длина насосной части
B – общая длина
C – диаметр насоса, включая защиту кабеля
D – размер присоединения
